Composant de guidage linéaire pas à pas pour architecture CNC

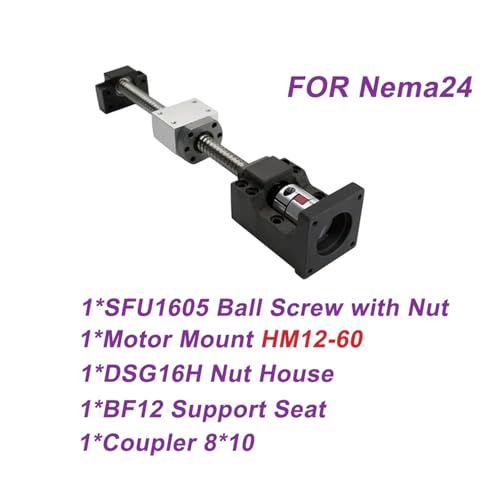

L'optimisation des performances d'un système de positionnement de précision repose sur la qualité de sa transmission. Cet ensemble complet intègre une vis à billes SFU1605 de 16mm de diamètre, configurée spécifiquement pour s'accoupler avec les architectures de moteurs pas à pas NEMA24. La longueur de 200mm s'avère idéale pour la gestion des courses verticales ou les déplacements transversaux compacts nécessitant une grande fermeté structurelle.
Architecture de fixation et pièces de liaison

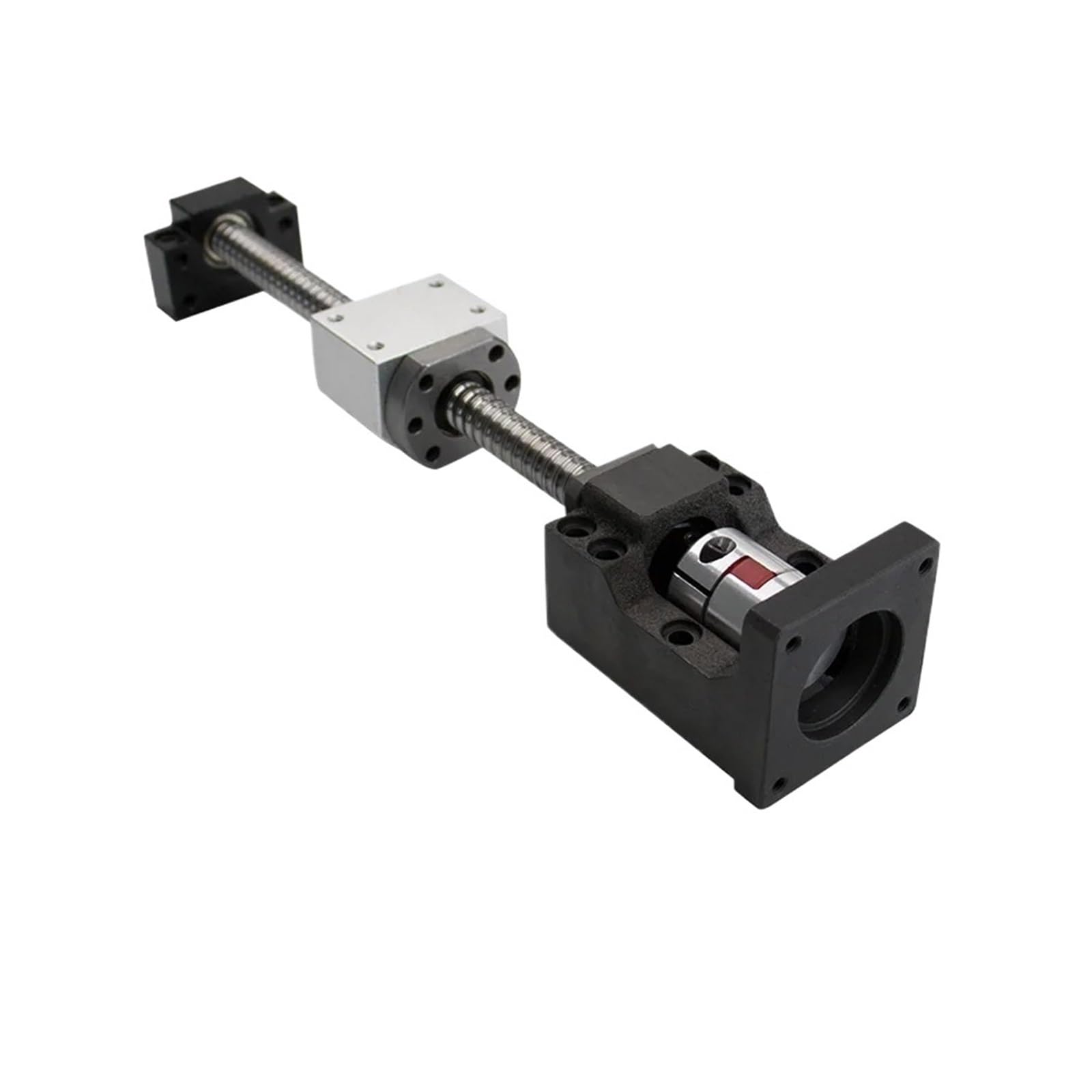

La transmission du mouvement est sécurisée par le bloc de support HM12-57/60 qui assure l'alignement parfait avec l'axe du moteur. À l'autre extrémité, le palier BF12 offre un point d'appui rotatif fluide, limitant les vibrations harmoniques lors des rotations rapides de la broche filetée.
Avantages fonctionnels de l'assemblage
- Le boîtier d'écrou DSG16H permet un ancrage solide et plan sur les platines mobiles.
- Le pas de vis de 5mm procure un excellent compromis entre vitesse d'avance et force de poussée.
- Le coupleur absorbe les infimes écarts d'alignement pour préserver la mécanique.

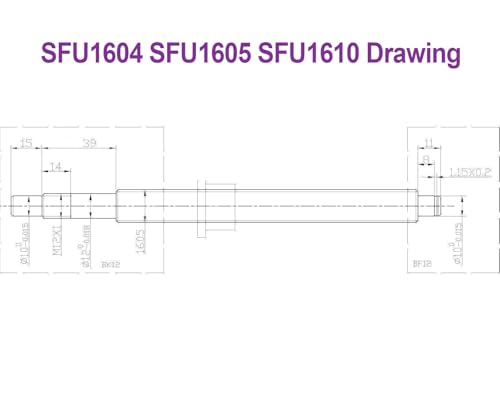

Tableau des dimensions du guidage linéaire
| Référence pièce | Diamètre nominal | Compatibilité châssis |
|---|---|---|
| SFU1605 | 16 mm | Châssis machine CNC et banc de test |
| HM12-57/60 | Interface standard | Moteurs pas à pas NEMA24 |
| DSG16H | Ajustement précis | Écrou de vis SFU1605 |
Grâce à cet ensemble mécanique cohérent, la transformation du mouvement rotatif s'effectue sans frottement excessif, augmentant le rendement global de votre machine-outil automatisée.
